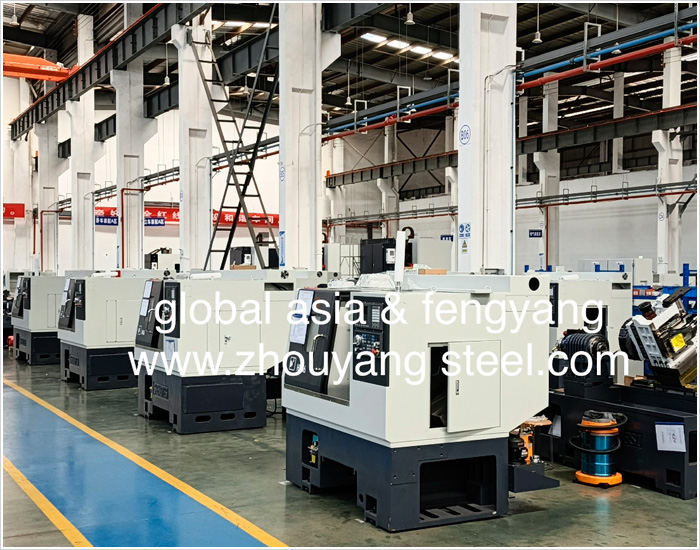

CNC 선반(CNC 장비 시리즈) 제품 소개

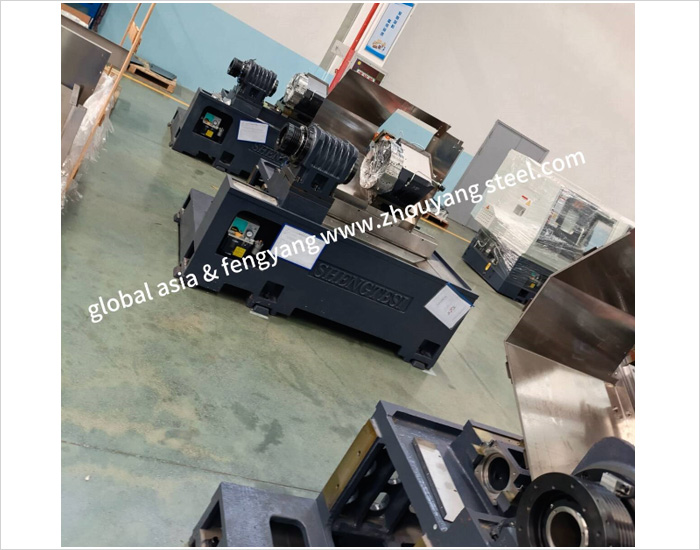

이 시리즈에는 경사형 베드 CNC 선반, 선반-밀링 복합 선반, 수직형 CNC 선반, 5축 수직 선반, 이중 스핀들, 동력 터렛, 공구 홀더, 이중 터렛, 수직형, 5축 등 다양한 모델이 포함됩니다. 일체형 주조 고강성 베드는 내진성이 뛰어나고 변형이 적으며, 30° 경사 베드 구조를 채택하여 공작물 적재 및 배출과 칩 배출이 용이합니다. 서보 터렛을 장착하여 공구 교환 속도가 빠릅니다. 일부 기종에는 Y축, 테일스탠드, 이중 스핀들, 보조 카트가 장착되어 있어 밀링, 드릴링, 태핑 등의 복합 가공이 가능합니다. 또한, 자동 급재기, 칩 제거기, 미스트 수집기 등의 보조 장비를 옵션으로 선택할 수 있습니다. 다양한 CNC 시스템 선택을 지원하며, 기종 선정, 통관, 설치 및 시운전, 교육 및 A/S 등 원스톱 수출 서비스를 제공합니다.

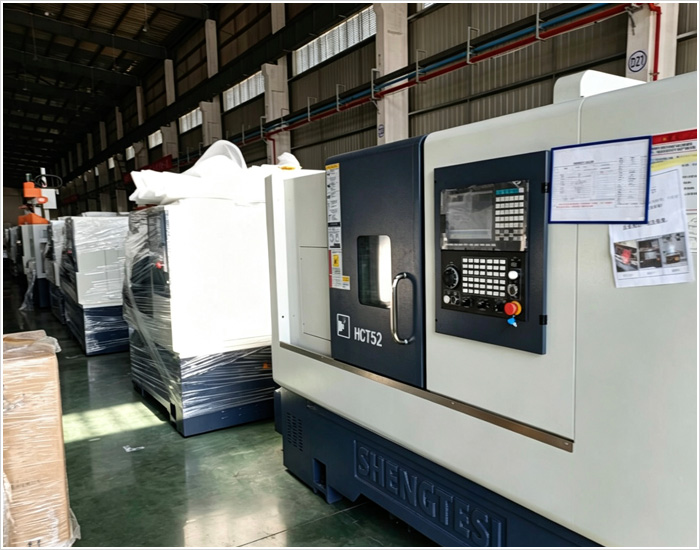

기종 목록: CTXY-S 2축 CTXY 벨트식, Y축 공구 CTXY8 중대형 장축 CTX 타워식, T-H 개구리식 디스크형, HCT 서보 공구 타워, CT8 대형 공구, H-Press TCT 듀얼 타워, CV 수직 선반, 정밀 70L 선반, VMX600 5축 선반, HS 경사형 베드 머시닝 센터
주요 용도
1. 금속 정밀 선반 가공: 각종 축류, 디스크류 부품을 대상으로 선반, 밀링, 드릴링, 태핑 등 다단계 공정을 수행하여 다품종 소량 유연 생산을 실현합니다.
2. 부품 산업: 자동차 부품, 신에너지 부품, 금속 부품, 유압 부품, 기계·전기 부품, 3C 부품;
3. 원판형 부품: 플랜지, 기어 블랭크 등 원판형 부품 전문 가공;
4. 장축, 대형 부품: CTXY8 시리즈, 최대 가공 길이는 2000mm에 달함;
5. 수직형/5축 기종: 대구경 원반형 부품, 복잡한 다면체 부품, 중절삭 조건;
6. 자동 급재 및 칩 배출 장치와 결합하여 자동화 생산 라인을 구축함으로써, 인력 부족, 낮은 효율, 정밀도 불안정 등의 문제를 해결합니다.
지원되는 가공 치수 범위
수평 경사형 베드 시리즈
1. 최대 회전 직경: 원반형 부품의 최대 회전 직경은 400~740mm입니다.
2. 가공 직경: 기존 원반형 가공은 Φ 350~600mm입니다.
3. 최대 가공 길이: 단형 모델 120mm, 전통형 모델 500~550mm, 장형 모델 1200~2000mm.
4. 봉재 가공 범위: 봉재 직경 Φ 35~75mm,
5. 이동 거리: X축 200~600mm, Z축 250~2000mm. Y축이 장착된 기종의 경우, Y축 이동 거리는 ±45~±50mm입니다.
수직형 5축 모델

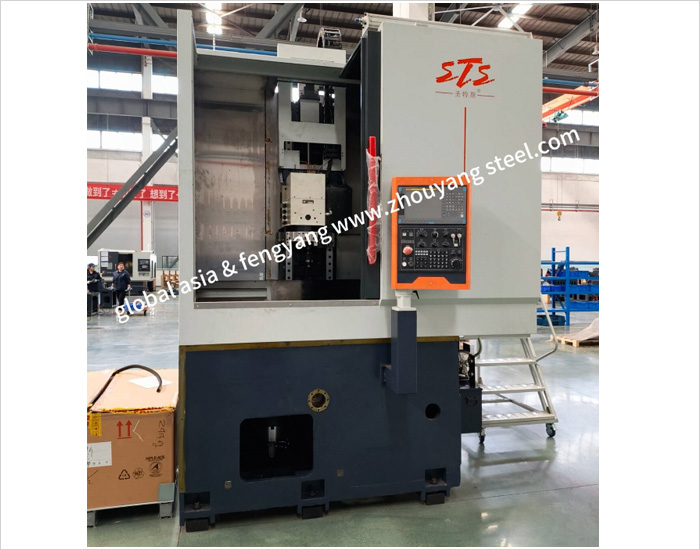

CVFine 70L 수직 선반은 대구경 디스크 부품을 가공할 수 있으며, 최대 절삭 높이는 450~900mm입니다.

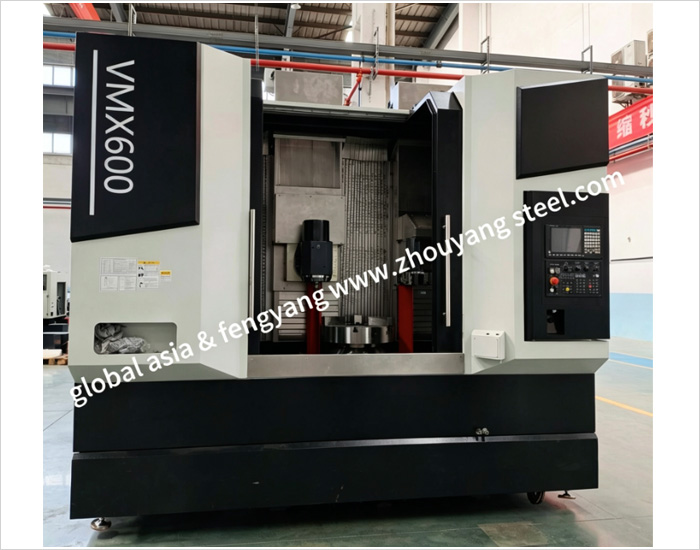

VMX600 5축 선반: 복잡한 다면체 부품의 5축 연동 복합 가공이 가능합니다.
